创新工作室创新成果简介
1、简化的双节点保护技术(S-DNI)在传送网安全容灾中的应用成果简介。
随着传输网络向分组化承载网演进,MSTP网络已停止新建,只能扩容和优化,但目前中国移动90%的2G基站业务通过SDH网络承载,其2G、3G乃至WLAN,LTE共存成为了业界的共识。如何在停止投资的SDH网络进行优化确保其安全性是目前首要任务。
前期传送网安全优化思路主要是不断调整网络结构以达到核心汇聚层双路由、汇聚层双节点、接入层成环率以及长链标准,网络承载的业务是否真正安全,从以下两个方面进行分析,物理上实现了双节点双路由,但在业务上尚未能实现双节点自动保护,在核心层汇聚层的业务单节点隐患尤其突出,采用单跨接方式,单端核心设备故障将影响全部下挂子架或汇聚环业务。

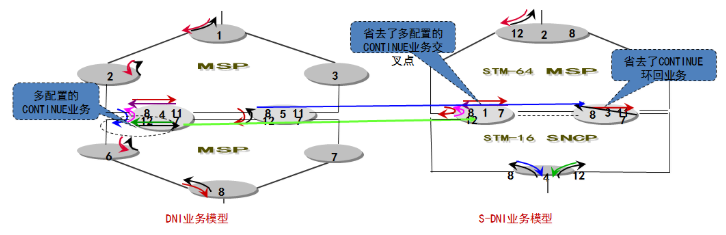

针对实现保护时的实施难度,工作室提出基于单平面全程双归属网络的创新S-DNI(基于结构简化的DNI技术)技术方案,实现了以简单易维护的方式解决核心层双节点自动保护和路由安全分离。我们摒弃以往在因定架构上进行业务配置的DNI模型,采用基于简化业务模型进行组网架构构建,实现S(SIMPLIFY)化,数据配置工作量是传统DNI技术的50%,设备交叉容量是50%,而且提炼出不同场景时隙重复利用规范,防止错连产生的同时实现了资源能力提升,且达到DNI技术相同的保护措施。

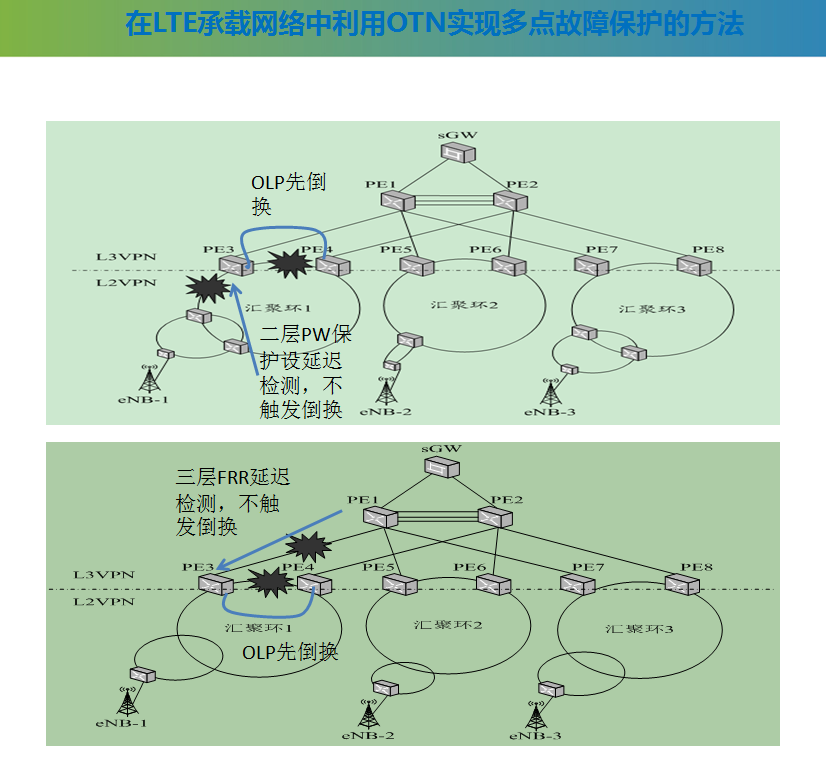

2、在LTE承载网络中利用OTN实现多点故障保护的方法
我们的4G承载网采用了口子型双上联方式,应该像IP承载网一样安全。其实在现有的PTN承载LTE业务组网保护技术中,因L2VPN和L3VPN的协议及保护模式的不一样导致无法实现L2VPN与L3VPN保护的联动倒换。
因为LTE承载网组网中核心层高度集中调度,核心层光缆与汇聚层光缆高度关联,同路由分离量是以往2G及3G承载网的N倍(N是集中调度的汇聚环数量)。可见市政道路及路由的限制无法分离的隐患点特别多。所以LTE承载网中经常发生核心层与汇聚层同路由故障。
本方案利用在核心层OTN叠加的第二路由OLP保护实现核心层与汇聚层保护的分离,达到核心层内的故障与汇聚层没有关联性从而实现汇聚核心层光缆路由和汇聚层光缆路由的独立。通过参数的设置保证不触发L3层和L2层的倒换,不让出现数据交错导致业务中断的问题。

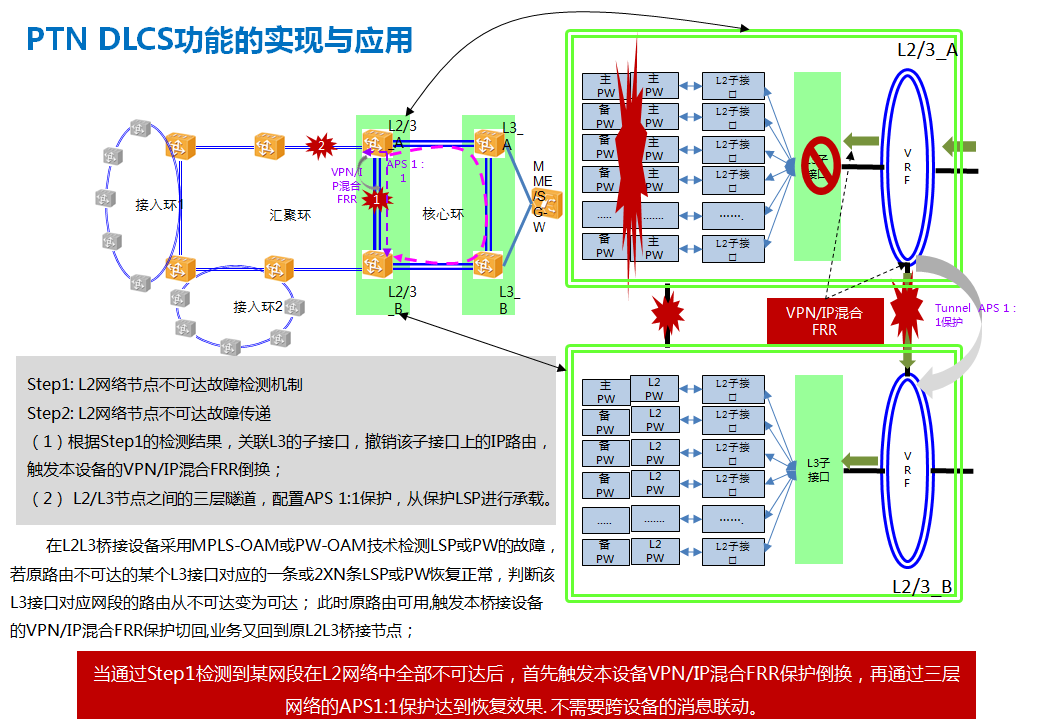

3、PTN DLCS功能的实现与应用
随着移动互联网和物联网市场与业务应用的飞速发展,4G基站成倍增长,并且5G技术在近几年成为业界焦点,5G承载方案研究也被提上议事日程。4G基站的大量建设导致核心层压力倍增,必然导致PTN三层要从现在的核心层下沉到县级骨干节点,并且后续5G时代低时延的要求也导致三层设备的下沉,这对PTN的安全能力提出了更高的要求。
PTN承载LTE业务时需要将汇聚层集中调度到核心层,这导致核心层和汇聚层光缆路由高度关联,如果要三层下沉,所有乡镇汇聚和骨干汇聚物理路由高度关联,即使在骨干机房前进行了详细的分离,但是多个乡镇汇聚环的光缆与骨干局间光缆之间的东西与南北交叉很难避免,而且分离的难度非常大。
本方案提出一种不同层间协调倒换方法简称DLCS( different level Coordinated switching),解决PTN在承载LTE业务时在L3层和L2层都出现断点时无法实现业务保护的缺陷。本方案采用故障传递的机制和本端设备FRR倒换方法,在本端设备内实现了L3VPN与L2VPN网络保护的联动,因本设备完成所有倒换动作,无需远端设备联动倒换,所以倒换简单快速,实现在多点故障时的业务保护,极大提升LTE业务安全承载能力,保证用户4G体验同时提升5G时代L3下沉时的网络安全。
